MeshCore Companion bauen
Im Zuge der zunehmenden Abhängigkeit von zentralisierten Kommunikationsinfrastrukturen gewinnt die Erforschung dezentraler, resilienter Netzwerke zunehmend an Bedeutung. Dieses Projekt befasst sich mit der Realisierung eines energieeffizienten LoRa-basierten Mesh-Knotens unter Verwendung des Mikrocontroller-Systems Seeed Studio XIAO ESP32S3 in Kombination mit dem Funkmodul Seeed Studio Wio-SX1262. Als Softwarebasis dient die Firmware MeshCore Companion, welche die Implementierung eines selbstorganisierenden Mesh-Netzwerks ermöglicht.
Material

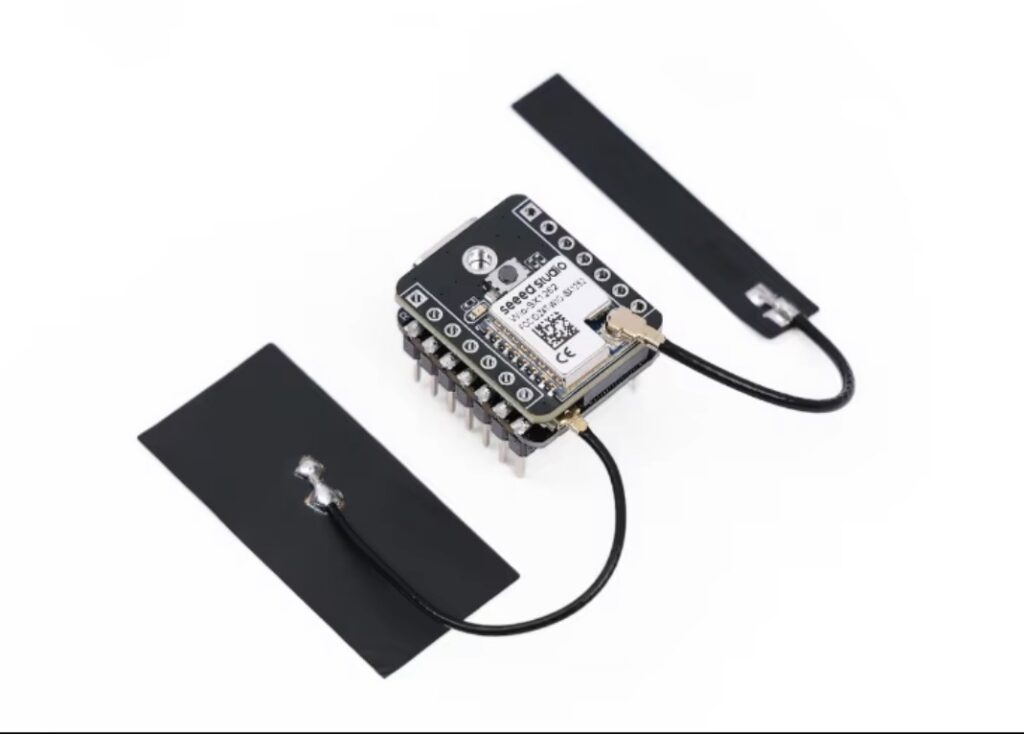

- Seeed Studio Lora Modul Wio-SX1262 868MHz mit XIAO ESP32S3
- Lora Antenne 868 MHz 5dBi

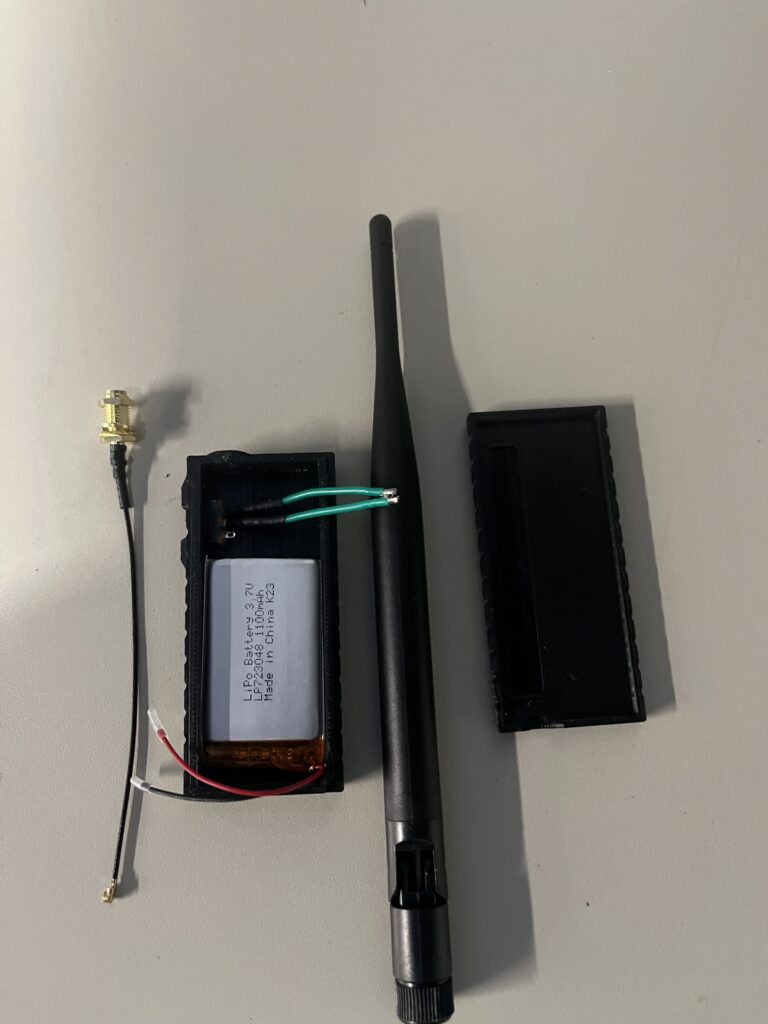

- LiPo Akku LP723048 3,7V 1100mAh
- Schiebeschalter mini SS-12F15

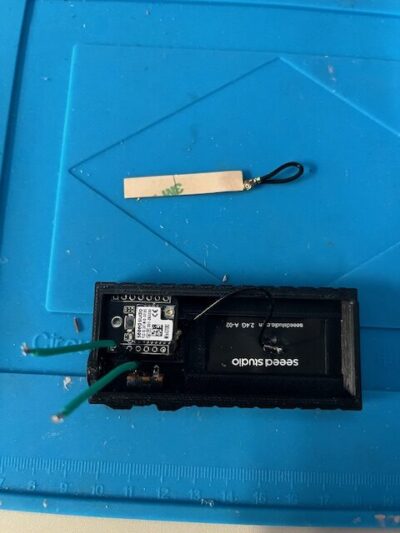

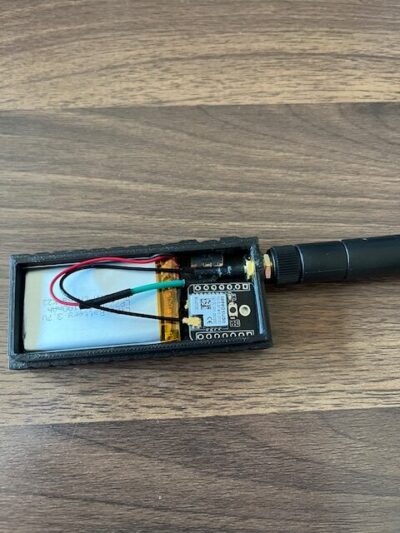

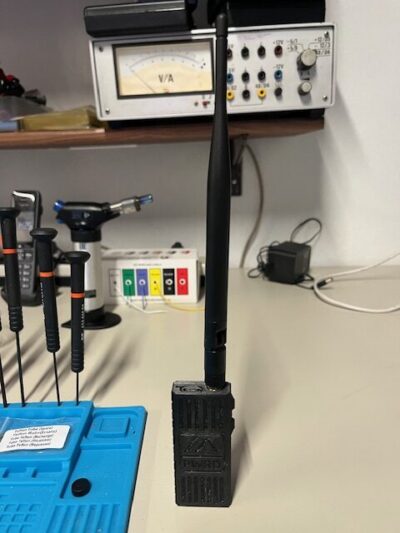

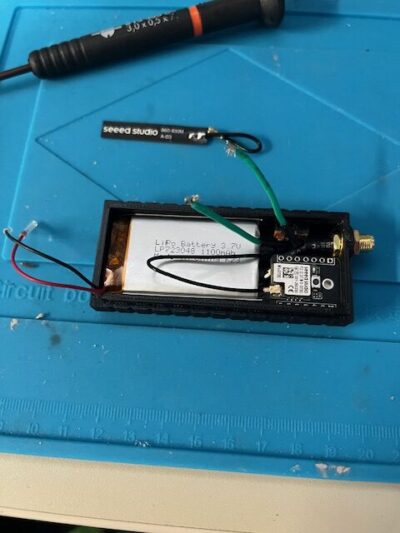

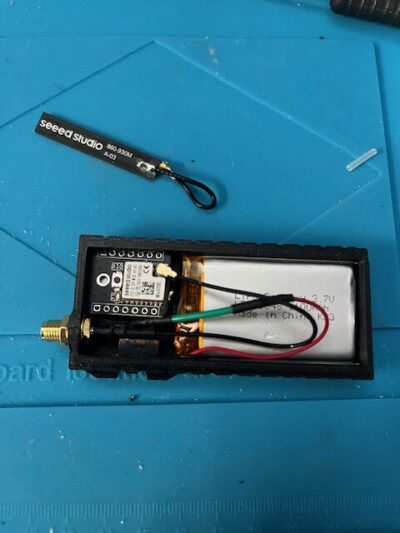

- Gehäuse 3-Druck PETG auf eigenen 3D-Drucker Typ prusa MK4
Bauanleitung
Zusammenbau der Komponenten

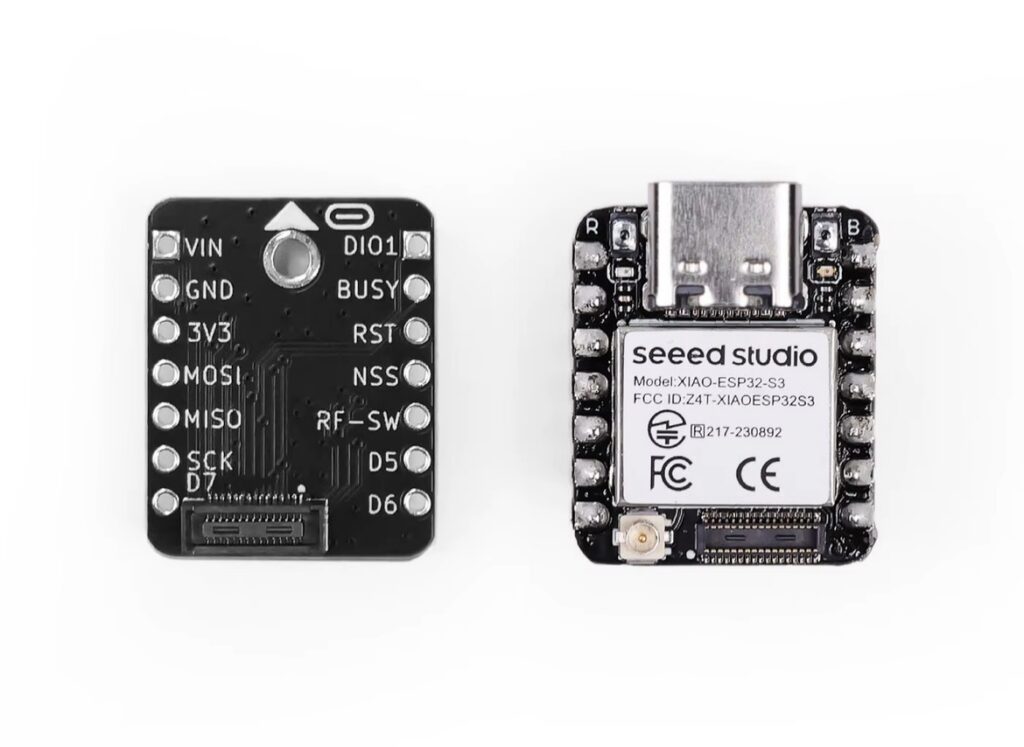

- Wio-SX1262 auf XIAO aufstecken (Board-to-Board)
- Antennen anschließen !!
- USB-C verbinden
👉 Ohne Antenne senden = kann das Modul beschädigen
Web-Flasher
Als eine schnelle und einfache Methode zum Flashen bietet sich der Web-Flasher an. Sollte es hiermit Problem geben muss man manuell flashen. Eine Anleitung hierzu folgt.
- Öffnen:
👉 https://flasher.meshtastic.org - Board auswählen:
- Seeed XIAO S3
- Firmware:
- für MeshCore → Companion Radio
- Flash klicken
📌 Hinweis: Chrome/Edge nötig
MeshCore Companion einrichten
folgt
